Additive und subtraktive Fertigung. Die All-in-One-Portal-Lösung
  • bead2023
  • BEAD 3D Printing FLU2617
  • Bead 3D Printing

Das Ergebnis der Partnerschaft zwischen Belotti und CEAD ist BEAD, die Hybridtechnologie, die Large Format Additive Manufacturing und dem Fräsprozess in einem einzigen Bearbeitungszentrum integriert.

BEAD nutzt das Beste aus beiden Welten und kombiniert die Geschwindigkeit und das kreative Potenzial des 3D-Drucks mit der Präzision und Zuverlässigkeit eines CNC-Bearbeitungszentrums in einem integrierten System.

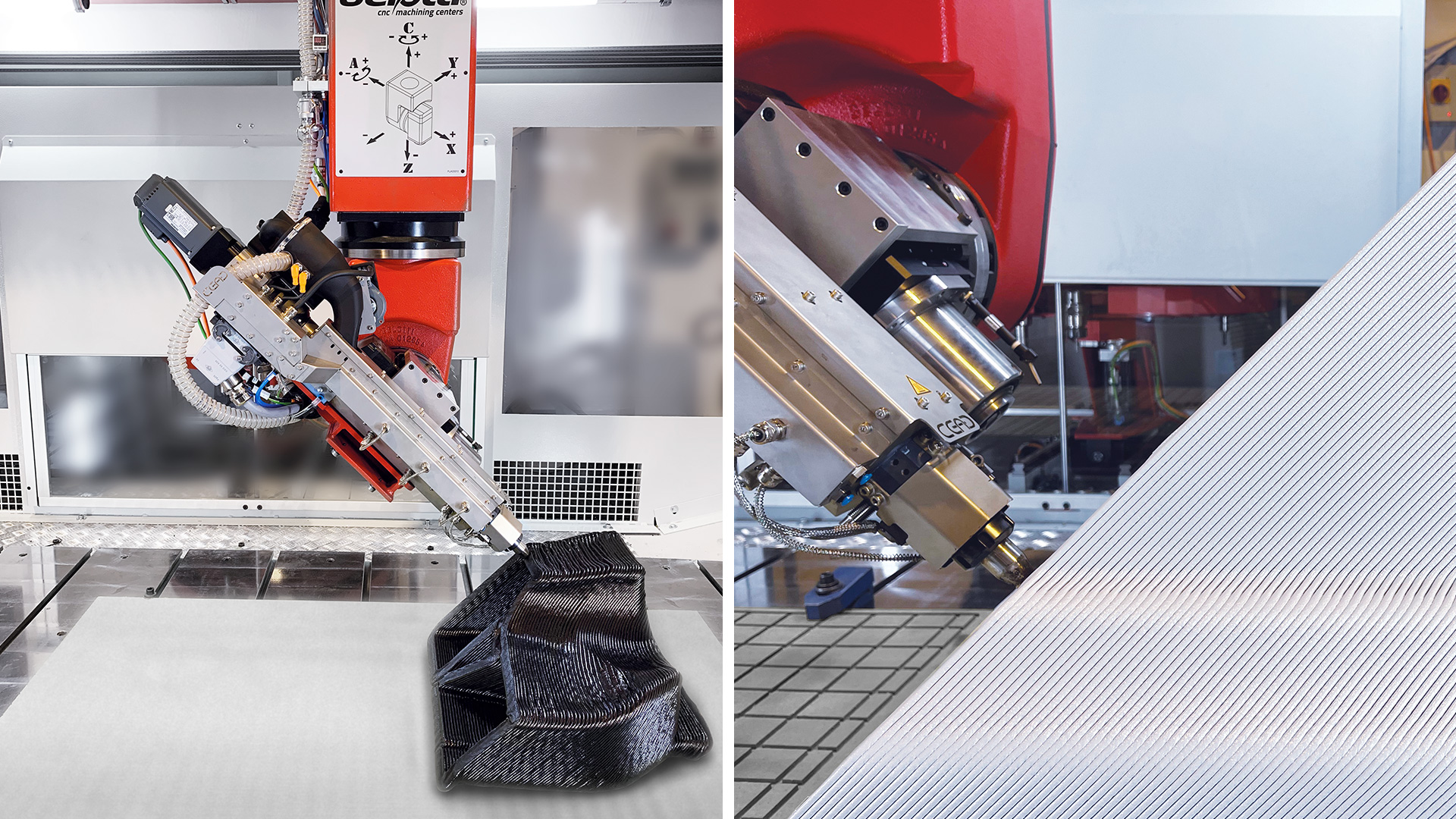

Durch die Integration eines CEAD-Extruders für die additive Fertigung (mit variablen Abmessungen und Kapazitäten) in ein 5-Achsen-CNC-Bearbeitungszentrum von Belotti ermöglicht BEAD die Herstellung von Teilen, die ausreichend groß sind, um mit den erforderlichen Toleranzen fertiggestellt zu werden- und das bei einem geringeren Zeit- und Rohstoffverbrauch als bei herkömmlichen Verfahren.

Das Anwendungspotenzial dieser Lösung ist enorm und entwickelt sich ständig weiter: Die ersten Ziel- Marktsegmente sind die Schifffahrt, die Automobilindustrie und die Luft- und Raumfahrt, für die Formen, Modelle, Werkzeuge und Bauteile hergestellt werden.

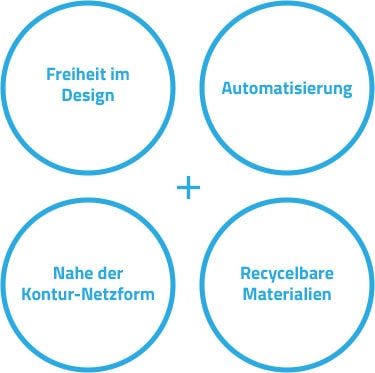

3D-DRUCK

Lavorazione-Stampa-3D-BEAD

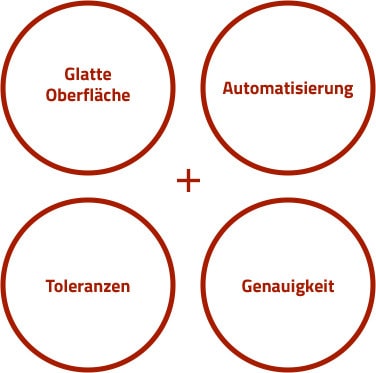

CNC-FRÄSEN

Lavorazione-Fresatura-CNC-CEAD
logo BEAD

Modelle, Anwendungen und Integrationen

Die BEAD-Lösung kann in verschiedenen Konfigurationen mit variablem Bauvolumen, Extrusionsleistungen und Druckausrichtungen realisiert werden.
BEAD findet Anwendung in vielen Industriebereichen, und ermöglicht die Herstellung von Modellen und Produktionswerkzeuge (Modelle und Formen, Autoklaven Werkzeuge für die Herstellung von Verbundwerkstoffen), durch die Verwendung verschiedener Materialien, von handelsüblichen bis hin zu faserverstärkten Hochleistungspolymeren.

Das Belotti BEAD-Bearbeitungszentrum unterstützt die vollständige Integration der Siemens Sinumerik ONE-Software sowohl für 3D-Druck- als auch für Fräsprozesse und gewährleistet die Kompatibilität mit der fortschrittlichsten und vollständigsten Slicing-Software auf dem Markt. Darüber hinaus bietet das System ein hohes Maß an Individualisierung des Bearbeitungszentrums für Druck- und Fräsoperationen, wodurch das Extrusionssystem auch als Nachrüstung für bestehende Belotti-Maschinen verfügbar ist und somit die Einsatzmöglichkeiten erweitert werden.

star

Top-Eigenschaften

  • Integration von additiven – und fräsenden Verfahren in einer einzigen Hybridlösung;

  • 5-Achsen-Druck von komplexen Geometrien. Die 45-Grad-Ausrichtung des Extruders ermöglicht es, auch vollständig geschlossene Formen ohne Hinterschneidungen zu drucken, wodurch die Druckzeit verkürzt und die Haftung zwischen den Schichten verbessert wird, und die mechanischen – und thermische Eigenschaften des Materials je nach Bedarf zu ermitteln;

  • Extrusionsleistung von 12 kg/h bis 80 kg/h, um den unterschiedlichen Anforderungen der Industrie und ihren jeweiligen Bauvolumen gerecht zu werden;

  • Maximale Extrusionstemperatur von bis zu 400°C für den Druck von Hochleistungsmaterialien;

  • Elektrospindeln von 15 bis 42 kW;

  • Fräsgenauigkeit bis zu 0,01 mm/m (linear) und +/- 12 arcsec (rotatorisch);

  • Werkzeugen-Positionen von 8 bis 60.

    Sektoren

    • Luft- und Raumfahrt
    • Automobilindustrie
    • Design und Möbel
    • Marine
    • Prüfen von Vorrichtungen
    • Thermoform

    Werkstoffe

    Beim 3D-Druckverfahren werden Verbundstoff-Pellets verwendet, die aus einer thermoplastischen Polymermatrix und verschiedenen Arten von Fasern als Verstärkung bestehen, von Glas- über Kohlenstoff- bis hin zu Naturfasern. Die Polymere reichen von handelsüblichen (z. B. PP, PETG) bis zu hochleistungsfähigen Materialien (z. B. PESU, PEEK). Im Gegensatz zu Duroplasten können Thermoplaste recycelt und wiederverwendet werden, was den Prozess, nicht nur in Bezug auf die Kosten, noch nachhaltiger und umweltfreundlicher macht.

    MaterialOperating temperature
    PETG 30% glass fiber75°C
    ABS 20% carbon fiber90°C
    PC 20% carbon fiber – glass fiber130°C
    PEI 20% carbon fiber200°C
    PEEK 30% carbon fiber>300 °C
    Kontaktieren sie uns

    Kontaktieren Sie uns für weitere Informationen oder um Ihre Fallstudie einzureichen

    Broschüre herunterladen

    Fordern Sie die komplette Broschüre an

    star

    Vorteile

    • Abschaffung der manuellen Arbeit zugunsten eines automatisierten Prozesses: von der CAD-Geometrie bis zur Herstellung der Form ohne Anfertigung eines Modells;

    • Geringere Investitionen und Platzoptimierung im Vergleich zu den jeweils einzelnen Technologien;

    • Kürzere Lieferzeiten und dadurch geringere Produktionskosten: mit dem 3D-Druck können komplexe und optimierte Geometrien mit hoher Präzision erstellt werden.

    • Effizientere Produktion durch bessere Materialausnutzung und weniger Abfall;

    • Mehr Nachhaltigkeit dank der Verwendung von wiederverwendbaren und recycelbaren Materialien.

      Weniger manuelle Arbeit
      Kürzere Vorlaufzeiten
      Geringere Investitionen
      Weniger Abfallmaterial

      Zubehör

      Extruder E25 - 12 kg/h

      Aufgrund seines geringen Gewichts und seiner hohen Ausstoßleistung bietet er ein hervorragendes, kostengünstiges und zuverlässiges schlüsselfertiges System, das in ein Belotti CNC-Bearbeitungszentrum integriert werden kann.

      Extruder S25 - 25 kg/h

      Der S25-Extruder hat den gleichen Schneckendurchmesser wie das Modell E25, bietet aber einen höheren Materialausstoß für höhere Produktionsanforderungen oder größere Teile.

      Extruder E50 – 84 kg/h

      Der E50-Extruder bietet der maximale Ausstoß, der in Kombination mit großen Düsengrößen die Herstellung großer Perlen und die Produktion großer Teile ermöglicht.

      Basiseinheit

      Die Basiseinheit steuert die Temperatur, die Extrusionsgeschwindigkeit und den automatischen Materialtransport und gewährleistet einen sicheren Betrieb.

      Trockner

      Pellettrockner wird für die Verarbeitung verschiedener thermoplastischer Materialien benötigt.
      Zusätzliche Option: Trichter für automatisches Laden.

      Video Galerie

      Integration des Belotti BEAD Bearbeitungszentrums in die ADAXIS AdaOne Software zur Verwaltung des Formenbauprozesses
      SIEMENS NX for 3D printing of autoclave tooling
      SIEMENS NX für die additive Fertigung von Autoklaven-Formen
      video BEAD
      Belotti BEAD: Formenbau für die Luft- und Raumfahrtindustrie
      Video BEAD

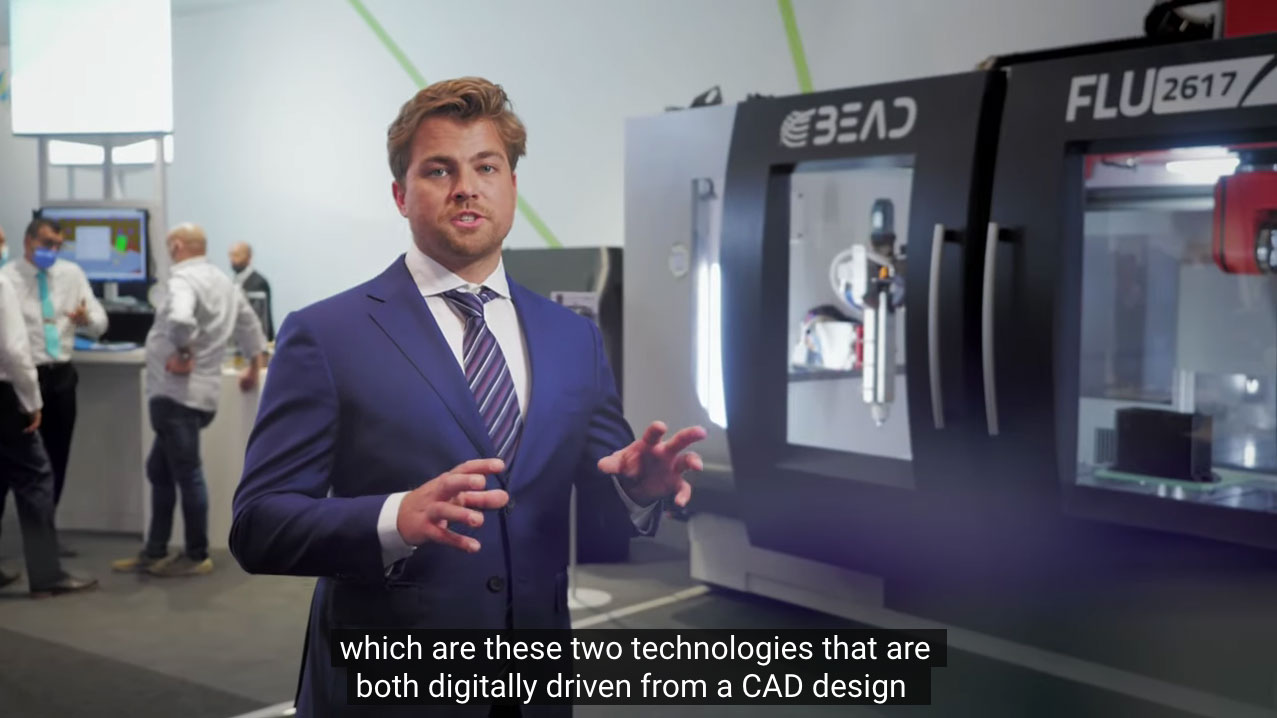

      Entdecken Sie BEAD, die Hybridmaschine für die additive und subtraktive Fertigung.
      Video BEAD

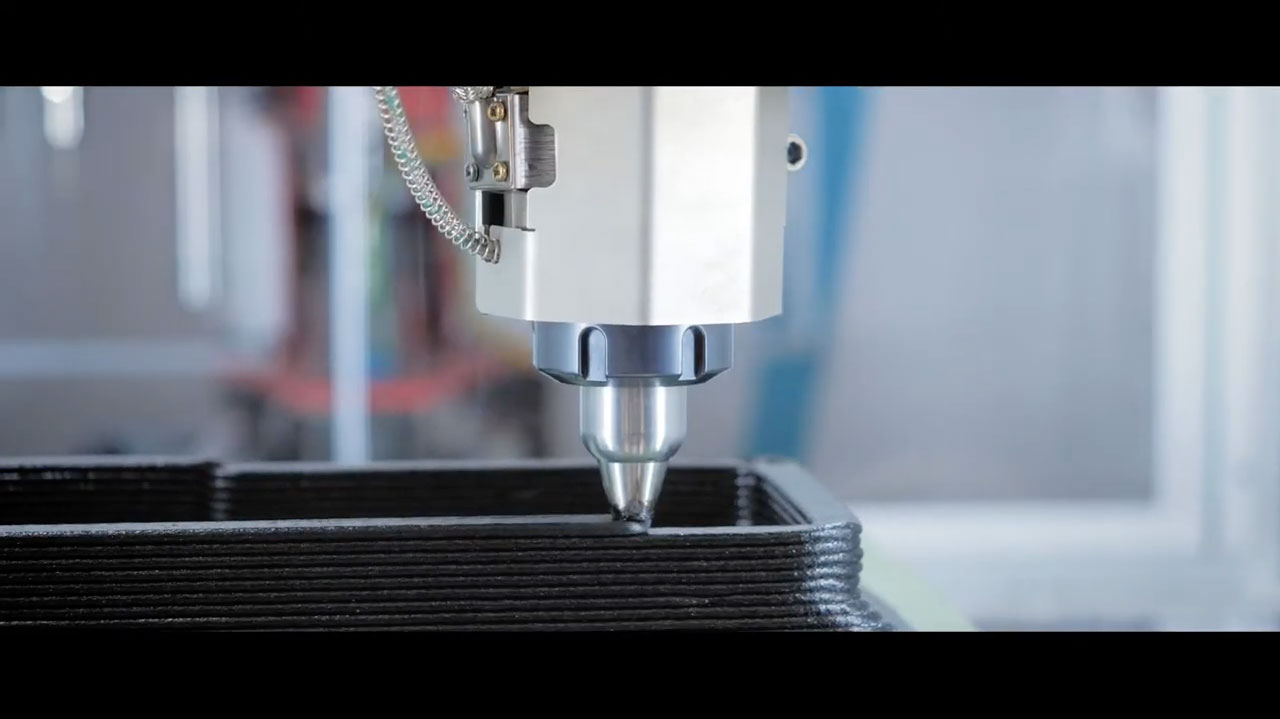

      Ein ausführliches Video, das die technischen Merkmale, Vorteile und Anwendungen von BEAD enthüllt.
      Video BEAD
      Eine erlebnisorientierte Technologie: BEAD-Präsentation auf der Formnext 2022.
