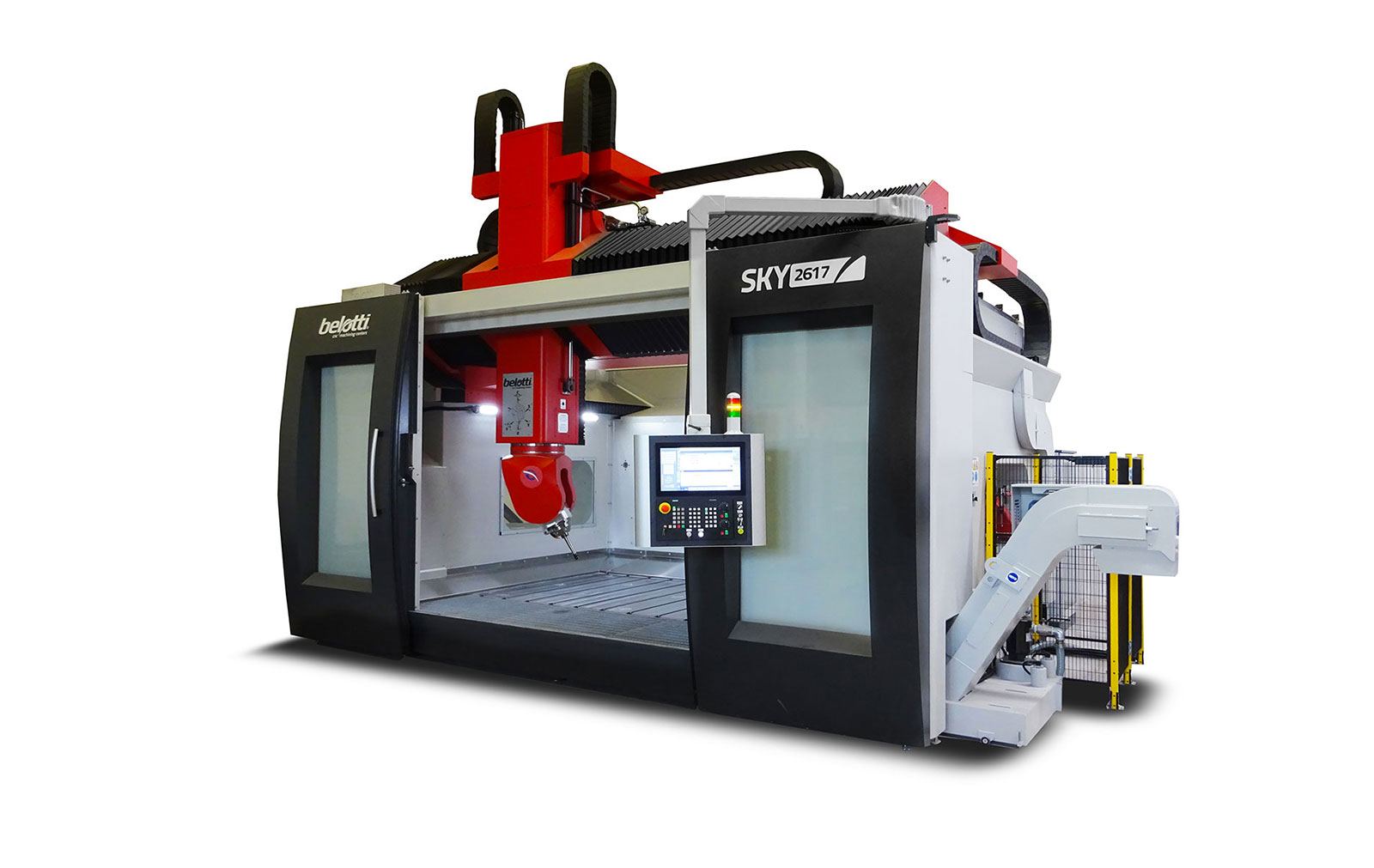

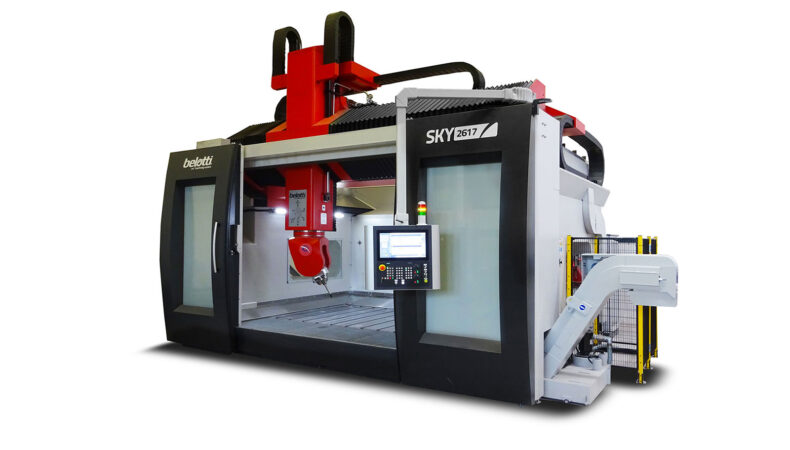

SKY-Serie

Baureihe von Bearbeitungszentren mit 5 simultanen Achsen, ideal für die Bearbeitung von Modellen und Formen, insbesondere aus Aluminium.

Die Belotti SKY CNC-Zentren eignen sich besonders für das Fräsen von Modellen und Formen aus Aluminium, von Prototypen aus Kunstharz für Design-Zentren und für die Bearbeitung von Strukturbauteilen aus Verbundwerkstoffen.

Beschreibung

Die SKY-Serie von Belotti ist die ideale Lösung für die Herstellung von Formen und Gesenken aus Aluminium und Verbundwerkstoffen, die für die spezifischen Anwendungen in der Automobil- und Luftfahrtindustrie entwickelt wurden.

Die Belotti SKY CNC-Bearbeitungszentren haben eine einteilige Struktur, die mit einer internen Verrippung versehen und thermisch stabilisiert ist, um die Bearbeitungspräzision und die Stabilität im Laufe der Zeit zu erhöhen. Der kompakte und steife Gabelkopf – Belotti-Patent- ist mit Torque-Motoren und hydraulischen Feststellbremsen an den Drehachsen ausgestattet, die eine höhere Oberflächengüte bei der gleichzeitigen Bearbeitung der interpolierten Linearachsen mit den Drehachsen A und C garantieren.

Die integrierte Schutzkabine, die Sichtkameras im Spindelgehäuse zur Kontrolle des Arbeitszykluses und zur Überwachung der unbeaufsichtigten Bearbeitung, das Absaugsystem mit motorisierter Absaughaube und das Kühlmittelsystem mit Filtern und Späneförderer für die Bearbeitung großer Mengen Aluminium (auch in der Spezialversion für Verbundwerkstoffe erhältlich) sind optionale Elemente, die zur maximalen Sauberkeit und Sicherheit der Arbeitsumgebung beitragen.

Informationsanfrage

Wir sind gerne bereit, weitere Informationen zu geben sowie Ihre Anfragen zu beantworten.

Anwendungsbereiche

  • Luft- und Raumfahrt
  • Automobilindustrie
  • Eisenbahn
  • Militärisch
  • Modelle und Gussformen
  • Prüfen von Vorrichtungen

Verarbeitende Materialien

  • Leichtmetalllegierungen
  • Verbundwerkstoffe
  • Harze

Technische Daten

AchseXYZCA
Achswege2,6/3,6m1,7/2,2/3/ m1,3 m+/- 360°+135° / -110°
Geschwindigkeit50 m/min30m/min60 rpm60 rpm
ElektrospindelVon 30 kW bis zu 42kW bei 24.000 U/min max.
CNCSiemens, Heidenhain, Fanuc
WerkzeugwechslerVon 18 bis 200 Positionen
Lineare Genauigkeit≤ 0,008mm/m für lineare Achsen
Drehgenauigkeit+/- 10 arc sec (Bogensekunden) für Drehachsen
MesssystemHeidenhain Glas-Linearwaage, 5 µm Auflösung

Zubehör

Gabelkopf

Der von Belotti patentierte 5-Achsen-Kopf in Guss-Gabelstruktur gewährleistet eine sehr hohe Präzision bei der Bearbeitung. Außerdem ist er mit hydraulischen Bremsen an den A- und C-Achsen ausgestattet. Die C-Achse wird von einem Torque-Motor gesteuert, während die A-Achse von einem Motor mit Torque-Multiplikator und Spielausgleich aktiviert wird. Besonders geeignet für die Erzielung einer höheren Oberflächengüte bei gleichzeitiger Bearbeitung von linearen Achsen, die mit den Drehachsen A und C interpoliert werden, kann der Kopf mit dem versetzten Drehpunkt der A-Achse einen Hinterschnitt von 45° erreichen, was die Bearbeitung des Werkstücks am Boden ermöglicht.

Dank ihrer Symmetrie gewährleistet sie eine bessere Stabilität und Steifigkeit und eignet sich besonders für die Bearbeitung von Aluminium und ist die ideale Lösung für die Automobil-, Luftfahrt- und Maschinenbauindustrie.

Staubabsauggitter mit der Möglichkeit der Luftführung und Luftaufbereitung

Das Bearbeitungszentrum ist mit Absauggittern ausgestattet, die sich an der Vorderseite der Maschine oder an der Rückwand befinden. Sie ermöglichen eine gute Staubabsaugung bei Fräsarbeiten.

Absaughaube

Hochdruckabsaugung für 5-Achs-Kopf mit elektronischer Steuerung der Haubenverstellung zur Entfernung von Stäuben und Spänen aus dem Arbeitsbereich. Diese Verstellmöglichkeit passt sich automatisch an die Länge des Werkzeugs und die Bearbeitungstiefe des Werkstücks ,an.

Vollkabine, auch mit Schiebedach

Die integrierte Kabine aus schallabsorbierenden Paneelen ist so konzipiert, dass die Maschine die europäischen Lärmschutzvorschriften für Bearbeitungszentren erfüllt. Die oberen automatischen Türen haben eine Öffnung, die für das Einbringen von Werkstücken mit Brückenkränen geeignet ist. Die unteren manuellen Türen haben eine breite Öffnung, um das Laden von Werkstücken zu ermöglichen, die für die Achswege der Maschine zu ermöglichen.

Faltendach

Motorisiertes Faltendach, das den Austritt von Spänen aus dem Arbeitsbereich begrenzt, das Öffnen und Schließen einfach und schnell ermöglicht und die Beladung mit einem Laufkran/Kranbrücke ermöglicht.
Das spezielle lichtdurchlässige Gewebe garantiert reichlich Licht im bereits künstlich beleuchteten Arbeitsbereich.

Kühlmittelanlage mit Späneförderer

Kühlmittelanlage komplett mit Späneförderer, Kühlmittel-Sammelbehälter mit mechanischem Filtergewebe und Hoch- und Niederdruckpumpen.
