CSRS

Caterpillar Stack Routing System

CSRS

Beschreibung

Das Fräsen von Blechen, insbesondere von Aluminiumblechen, die in Paketen gestapelt werden, beschäftigt die Hersteller von Werkzeugmaschinen seit langem mit der Suche nach Lösungen, die die Probleme dieser Art der Bearbeitung zufriedenstellend lösen und den Anforderungen der Kunden entsprechen.
Die weltweit angebotenen Maschinen verfolgen unterschiedlichen Ansätzen und zeigen, dass die Entwicklung noch nicht abgeschlossen ist.
Die hohe Produktivität dieser Technologie, die manchmal mit dem Stanzen konkurriert, garantiert Wirtschaftlichkeit mit dem unersetzlichen Vorteil einer sehr hohen Flexibilität. Außerdem können Dicken von einigen Zehntelmillimetern bis hin zu mehreren Millimetern bearbeitet werden, so dass kein Kühlmittel zwischen die verschiedenen Bleche eindringen kann, was zu einer Auswaschung der fertigen Teile und zu Spänen auf den Oberflächen führen würde, was die Bearbeitung inakzeptabel machen würde.

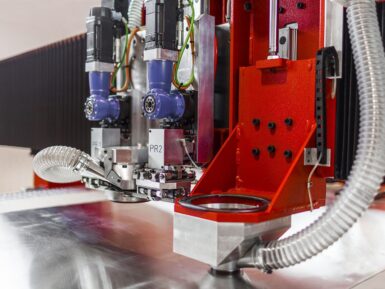

Die Bearbeitung erfolgt auf einem Standard-3-Achsen-Bearbeitungszentrum, typischerweise der NOVA-Serie, auf dessen Fräskopf eine spezielle CSRS-Ausrüstung eingesetzt wird, um einen hohen und konstanten Verdichtungsschub im Werkzeugbereich während des gesamten Bearbeitungsprozesses zu gewährleisten: Dies führt zu einer Stabilität des Blechpakets und damit zu einer Verbesserung der Oberflächengüte und der Bearbeitungsgeschwindigkeit, wobei auch das Problem des Eindringens von Flüssigkeiten gelöst wird.

Ein effiziente Absaugung hält den Arbeitsbereich sauber, indem die Späne in einen speziellen Behälter befördert werden und das Entladen der fertigen Teile dadurch erleichtert wird.
Mit der Lösung von Belotti ist es in vielen Fällen möglich, die Teile vollständig zu befräsen, ohne Brücken zu hinterlassen, wie es normalerweise der Fall ist; es genügt, die Platten ordentlich zu stapeln und die Scheitelpunkte mit vier Schrauben auf einer Schichtholz -Platte zu befestigen.

Der serienmäßige 8-fach-Werkzeugwechsler arbeitet sowohl mit als auch ohne Spannsysteme, wodurch Umrüstzeiten entfallen: Die hohe Spindelleistung von bis zu 30 KW wird durch den Bedarf vieler Anwender an hohen Abtrags Leistungen, z.B. bei der Herstellung von Aluminiumformen, begründet.

Informationsanfrage

Wir sind gerne bereit, weitere Informationen zu geben sowie Ihre Anfragen zu beantworten.

Verarbeitende Materialien

  • Leichtmetall
